THS-Ⅱの技術をベースに生まれたスバル初のPHVモデル「クロストレックハイブリッド」

スバルUSAは2018年11月20日、初のプラグインハイブリッド「CROSSTREK HYBRID（クロストレックハイブリッド）」を発表した。クロストレックの日本名はXVだ。

実はこのクロストレックハイブリッドは、日本ではプロトタイプと称して9月30日〜10月3日に神戸コンベンションセンターで開催された「第31回国際電気自動車シンポジウム・展示会」（EVS 31）に出展されていた。しかしその後日本でお披露目されることはなく、アメリカで2019年モデルとして発表されたのだ。
※関連情報：スバル初のプラグインハイブリッド車「クロストレックハイブリッド」を米国で発表

このクロストレックハイブリッドの正式のお披露目は11月30日から開幕する2018 ロスアンゼルス・オートショー」となる。この新型モデルは、カリフォルニア州大気資源局（ARB)との約束に従って送り出されるスバル初のZEV規制対応モデル第1号となる。

新プラグインハイブリッドはトヨタTHS-Ⅱの改良型

クロストレックハイブリッドに搭載されるPHVシステムは「スタードライブ・テクノロジー」と名付けられている。その意味は、スバル独自の水平対向エンジン、リニアトロニックCVT、モーター、シンメトリカルAWDを組み合わせたハイブリッドシステム名だとしている。

しかしプラグインハイブリッドの基本システムはトヨタのプリウスPHVのユニットだ。もちろん、プリウスPHVは横置きエンジン/横置きTHS-Ⅱ改型のFF用のシステムなのだが、クロストレック用は横置きの2モーター/電気式CVTトランスファーを縦置き用ユニットに設計変更したものだ。

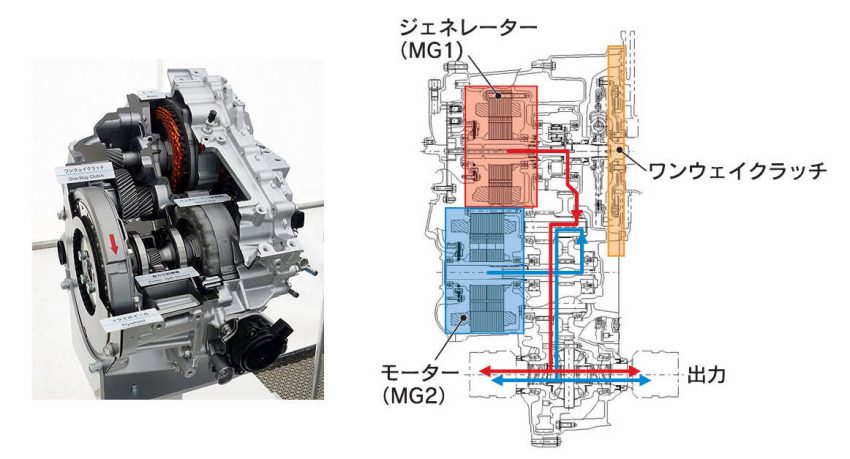

プリウスPHV用のTHS-Ⅱは、モーターの複軸配置のリダクションギヤによる平行軸歯車化ユニットをデュアルドライブ化したユニットで、通常の駆動用のMGU2（モーター/ジェネレータユニットNo2）モーターに加え、急加速などの大負荷時には発電用のMGU1ジェネレーターを駆動モーターとして使用し2モーター駆動になるシステムだ。

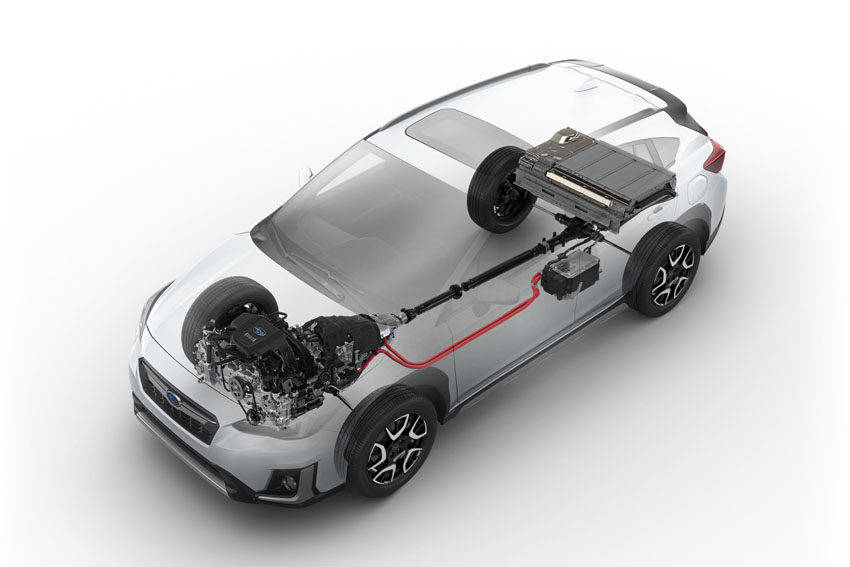

このユニットを縦置き配置にし、しかも従来のスバルの縦置きトランスミッションに近い形状にまとめているのがクロストレックハイブリッドのハイライトだ。レイアウト的にはMGU1をフロントデフの真上にやや左側にオフセットして配置し、MGU2をトランスミッションケース後方に、最後端に前後プロペラシャフトの出力部と一体化されたトランスファーを配置している。

そしてMGU1とMGU2の間にリダクション平行軸ギヤを配置している。このギヤ部分は横置き用のプリウスPHV用よりスペースに余裕がある。当然ながら、モーターの配置、ギアユニット、そしてトランスミッションケースはスバル専用になっている。このPHVの心臓部となるハイブリッド・トランスファーの部品の製造はトヨタが行ない、組み立てはスバルが担当する。

NEXT：リチウムイオン・バッテリー、PCUもトヨタ製

リチウムイオン・バッテリー、PCUもトヨタ製

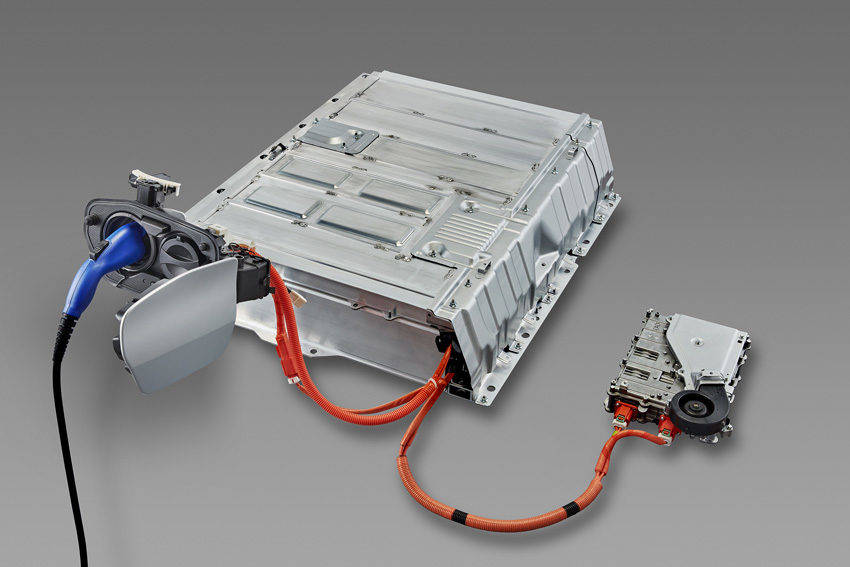

PHVのもう一つの心臓部が、リチウムイオン・バッテリーとパワコントロールユニット（PCU)だ。クロストレックハイブリッドはこれもトヨタ製のユニットを採用している。そのためバッテリー電力容量8.8kWhはプリウスPHVと同容量でバッテリーヒーター付きであることも共通だ。またPCUも同じものを使用している。
